Os S-BASS - LA são sistemas acústicos ATIVOS e PASSIVOS de subwoofers.
   Tratam-se de produtos extremamente versáteis, por isso sua gama de utilizações é bastante abrangente. De uma maneira geral eles são utilizados para fazer a parte de subgraves, dos sistemas de sonorizações de 3 vias eletroacústicas, principalmente nos quais a parte full range é reproduzida pelos sistemas CVLA da CICLOTRON — COMPACT VERTICAL LINE ARRAY — LINE ARRAY VERTICAL COMPACTO tanto ativos quanto passivos.

   Um sistema de sonorização clássico, não levando-se em conta o seu porte, a sua 1ª via — de subgraves — deverá estar preparada para fornecer um SPL de 6dB acima do nível da 2ª e 3ª vias. Desta forma esse sistema de sonorização está preparado para que, seus graves possam destacar-se bem firmes, encorpados e definidos, bem ao gosto popular. Para isto, é importante dimensionar, tanto a potência REAL, quanto a eficiência, dos audioequipamentos ativos, que compõem as vias de resposta de frequência, de um determinado sistema de sonorização. Por exemplo: em sistema de sonorização de 3 vias, se todos os audioequipamentos que compõem cada via, tivessem a mesma eficiência, então para que a 1ª via apresentasse um rendimento de 6dB maior que as demais vias, seria necessário um aumento de potência nela de 300% ou seja, elevar para 4 vezes o nível de potência nesta 1ª via, com relação ao nível de potência existentes nas outras vias. A alternativa, a esse brutal aumento de potência, para se conseguir uma resposta de 6dB de SPL a maior, na via de subgraves, é utilizar sistemas de subwoofer ativo com caixa acústica band pass de 6ª ordem, que trabalhe com ressonância perfeita com relação ao seu transdutor e a seus filtros LPF e HPF. Além disso precisa mantê-la instalada corretamente: sempre no nível do chão e a mais de 2 metros de paredes.
   Seguindo as informações acima, nos sistemas de sonorizações multivias, todas as vias de resposta de frequência, que tiverem a mesma sensibilidade, poderão manter o mesmo nível de potência, desde que a 1ª via, que necessita um SPL de 6dB a mais, seja composta por sistemas de subwoofer, com as mesmas características técnicas do S-BASS - LA 1600 A / S-BASS - LA 1000 A.

   Essa nova linha de subwoofers, tanto ativos quanto passivos — S-BASS - LA — é parecida com a antiga linha S-BASS. A diferença entre essas duas linhas de produtos é que, os produtos da nova linha S-BASS - LA, tal como acima mencionado, foram projetados para reforço de baixas frequências, constituindo-se na 1ª via — subgraves — em sistemas de sonorização, que utilizem principalmente os sistemas CVLA da CICLOTRON — COMPACT VERTICAL LINE ARRAY — LINE ARRAY VERTICAL COMPACTO, como sistemas (ativos ou passivos) de reprodução FULL RANGE. É por isso o diferencial — LA — de Line Array, entre a nomenclatura dos dois modelos de S-BASS. Mas, os produtos S-BASS - LA, funcionam muito bem com qualquer tipo de sistema de reprodução multivias full range de sonorização.
   O S-BASS - LA 1600 A / S-BASS - LA 1000 A estão dimensionados para funcionarem em 4Ω ou 8Ω. Para funcionar em 4Ω e, dobrar a potência fornecida por sua amplificação interna, é necessário conectar em paralelo, em seu conector SPEAKER OUT 8Ω — disponível no painel traseiro, a caixa acústica passiva - slave - escrava correspondente especialmente projetada para esta função.
   Para identificar estes produtos como sistema ativo ou sistema passivo - slave é simples ex: S-BASS - LA 1600 A : a última letra do modelo é A de active ou ativa e no caso do S-BASS - LA 1600 PS: as últimas letras do modelo é P S — P de passiva e S de slave — escrava.

   O S-BASS - LA - ativo ou passivo trata-se de um sistema composto de: caixa acústica Band - Pass, de 6ª ordem. Construída de MDF, de 15mm de espessura, com diversos pontos de reforços e travamentos e com revestimento externo de PU (poliuretano). Possui duas câmaras acústicas que, em conjunto com seu respectivo eficiente alto-falante, proporcionam grande nível de SPL — SOUND PRESSURE LEVEL — NÍVEL DE PRESSÃO SONORA de subgraves, bem firmes, encorpados e definidos a partir de 40Hz no S-BASS - LA 1600 A e no S-BASS - LA 1600 PS. E a partir de 45Hz no S-BASS - LA 1000 A e no S-BASS - LA 1000 PS.
   Nos sistemas S-BASS - LA - ativos, integra esta composição os circuitos eletrônicos da etapa de potência e dos processadores ativos de sinais, abrigados em um compartimento isolado na caixa acústica. Dentre os processadores ativos de sinais, destacam-se os dois filtros de frequências, que integram o crossover, devido às suas importâncias para o funcionamento dos S-BASS - LA - ativos, sendo um Low-Pass Filter (LPF) Linkwitz-Riley, de 24 dB por oitava e outro High-Pass Filter (HPF) Butterworth, de 12 dB por oitava.

1ª Para essas demonstrações será utilizado o sistema de subwoofer ativo S-BASS-LA 1600 A. Nesta primeira demonstração aparece a parte traseira do produto mostrando seu painel traseiro, com todos os seus controles, chaves, leds indicadores e conectores.


2ª Nesta segunda demonstração, além da parte frontal, aparece a sua parte lateral com a alça para transportes e também a parte superior do produto, com sua flange de aço.
Além disso mostra a elevação e sustentação do sistema Full Range CVLA da Ciclotron — Compact Vertical Line Array — CVLA 1200 A8

   Outra coisa muito importante a ser observada é que, tanto os sistema de subwoofer ativos — S-BASS - LA 1600 A / S-BASS - LA 1000 A — quanto os sistemas de subwoofer passivos - slave — S-BASS - LA 1600 PS / S-BASS - LA 1000 PS — devem sempre serem instalados no nível do chão (o piso do palco também é válido, quando ele estiver funcionando como via de amplificação de subgraves em side-fill ou monitor de bateria, ou situações similares). Isto porque, estes sistemas de subwoofer, amplificam apenas a parte de subgraves do espectro das audiofrequências — de 40 a 100Hz — com fortes rejeições às demais audiofrequências.
   A caixa acústicas band-pass — 6ª ordem — proporciona maior reforço acústico na faixa compreendida entre — 40 e 150Hz, com pico máximo em 55Hz no S-BASS - LA 1600 A e 45 e 150Hz, com pico máximo em 58Hz no S-BASS - LA 1000 A. Estas frequências acoplam-se ao plano do chão (ou piso do palco) e o resultado deste acoplamento é um ganho de 6dB.
   Por isso nunca instale caixas acústicas de subgraves, elevada do piso do chão e a menos de 2 metros de distância de paredes, para não perder o ganho de 6dB relativo ao acoplamento.
   Isto equivale a dizer que o nível de pressão sonora (SPL), de uma S-BASS- LA 1600 A / S-BASS- LA 1000 A, instalada no nível do chão (ou piso do palco, quando funcionar como caixa acústica de via de amplificação de subgraves em side-fill ou monitor de bateria, ou situações similares), é igual ao nível de pressão sonora proporcionado por quatro caixas acústicas S-BASS - LA 1600 A / S-BASS - LA 1000 A, recebendo o mesmo nível de sinal e produzindo a mesma potência elétrica e instaladas a dois metros de altura e, também, a dois metros de distância de paredes, o que é um tremendo desperdício.

   Pelo o exposto, isto demonstra quanto é importante o acoplamento destas frequências com o nível do chão e afastado a mais de 2 metros de parede.
    O lugar perfeito para se instalar caixas acústicas de subgraves, não importando a marca e o modelo, é no nível do chão e na parte central do ambiente.
   Por tudo isso, podemos afirmar que você fez a escolha técnica perfeita, em questão de selecionar SISTEMAS de SUBWOOFERS — S-BASS - LA ativos e S-BASS - LA passivos a fim de compor um sistema de sonorização utilizando os CVLA da CICLOTRON — COMPACT VERTICAL LINE ARRAY — LINE ARRAY VERTICAL COMPACTO (ativos ou passivos) e obter um desempenho superior, utilizando equipamentos com peso, dimensões, e custo operacional menores, com segurança, eficácia, qualidade e precisão em pequenos e médios ambientes tais como clubes, casas de shows, igrejas, cultos evangélicos, casas de eventos corporativos, teatros, boates, convenções e sonorizações gerais.

S - BASS - LA ATIVO: com capacidade de potência total de 400 Watts RMS — REAIS EFICAZES e não fantasiosos — com a conexão da caixa acústica passiva - slave - escrava, especialmente projetada para esta função — S- BASS- LA 1600 PS. Sem a conexão da caixa acústica passiva - slave a potência resulta em 200 Watts RMS. A etapa de potência é em classe D.
SISTEMA ACÚSTICO: Band Bass, de 6ª ordem, construída de MDF de 15 mm, com revestimento externo de PU — poliuretano — na cor cinza. Possui duas câmaras acústicas para proporcionar maior nível de SPL — SOUND PRESSURE LEVEL — NÍVEL DE PRESSÃO SONORA — de subgraves bem definidos e encorpados a partir de 40Hz. Possui também um compartimento isolado para a etapa de potência e os processadores ativos de sinais e grades frontais de aço, com pintura epóxi eletrostática na cor cinza, que protegem o transdutor.
ACOPLAMENTO: Nível do chão ou piso do palco — ganho 6dB no SPL.
TRANSDUTOR: 1 transdutor (alto-falante) de subgraves (subwoofer) de 15 polegadas, com bobina móvel de 3 polegadas.
CROSSOVER: filtro LPF em 100Hz Linkwitz-Riley, de 24 dB por oitava. filtro HPF em 120Hz Butterworth, de 12 dB por oitava.
RECURSOS: LINE IN - L e R = entradas balanceadas / desbalanceadas com conectores XLR — SENSIVITY dBu = controle de sensibilidade para line in, com sensibilidade central de + 4dBu e led indicador de signal — LINE OUT - L e R = saídas balanceadas, com conectores XLR, em paralelo com os conectores - L e R - da entrada LINE IN — SEND WITH HPF = saídas L e R HPF 120Hz — PHASE REVERSE = chave de fase com led indicador — SPEAKER OUT 8Ω = conector speakon para conexão da caixa acústica passiva slave - escrava.
FONTE DE ALIMENTAÇÃO SMPS — SWITCH MODE POWER SUPPLY: fonte de alimentação chaveada (que no Brasil é popularmente conhecida com o “fonte automática”), e que funciona normalmente de 90V a 260V - 50/60Hz.
ESTRUTURAS DE SUSTENTAÇÕES: flange de aço: instalada na base superior do S-BASS - LA 1600 A — profundidade 150 mm, para introdução do tubo de aço — diâmetro 35mm — para elevação e sustentação de sistemas full range.
DIMENSÕES: altura 685 mm x largura 595 mm x profundidade 630 mm
ALÇAS PARA TRANSPORTE: 2 alças fabricadas em ABS, localizadas uma em cada lateral - direita e esquerda - utilizadas apenas para o transporte do S-BASS - LA 1600 A.

PESO (sem embalagem): 43,61 kg.

PESO TOTAL (com embalagem): 46,38 kg.
Vista Frontal em alta resolução
Vista Traseira em alta resolução
Painel Traseiro em alta resolução
Vista Superior — Flange para elevação
e sustentação do sistema full range
Para mais informações técnicas, consulte
o manual de instruções do produto.
Faça seu download aqui.
Para sua conveniência você pode consultar o manual de instruções desses produtos ou fazer seu
download, que se encontra nessa página, antes de adquiri-los.

Vista Frontal em alta resolução
Vista Traseira em alta resolução
Painel Traseiro em alta resolução
Vista Superior — Flange para elevação
e sustentação do sistema full range
 Para mais informações técnicas, consulte
o manual de instruções do produto.
Faça seu download aqui.
S - BASS - LA PASSIVO - com impedância nominal de 8Ω e potência máxima total admissível da amplificação externa de subwoofer = 200 Watts RMS — REAIS EFICAZES e não fantasiosos.
UTILIZAÇÃO:
1º Como caixa acústica passiva - Slave -  escrava do sistema ativo S-BASS - LA 1600 A.
2º Como caixa acústica passiva, apta a trabalhar com amplificação externa de subwoofer, que satisfaça seus pré requisitos técnicos. vide seu manual de intruções — pré requisitos técnicos — página 4.
SISTEMA ACÚSTICO: Band Bass, de 6ª ordem, construída de MDF de 15 mm, com revestimento externo de PU — poliuretano — na cor cinza. Possui duas câmaras acústicas para proporcionar maior nível de SPL — SOUND PRESSURE LEVEL — NÍVEL DE PRESSÃO SONORA — de subgraves bem definidos e encorpados a partir de 40Hz. Possui também grades frontais de aço, com pintura epóxi eletrostática na cor cinza, que protegem o transdutor.
ACOPLAMENTO: Nível do chão ou piso do palco — ganho 6dB no SPL.
TRANSDUTOR: 1 transdutor (alto-falante) de subgraves (subwoofer) de 15 polegadas, com bobina móvel de 3 polegadas.
FAIXA DE FREQUÊNCIA DE TRABALHO: -3dB da potência máxima = 40Hz a 100Hz.
CONECTOR DE ENTRADA: 1 Conector Speakon (painel traseiro): 4 contatos.
ESTRUTURAS DE SUSTENTAÇÕES: flange de aço: instalada na base superior do S-BASS - LA 1600 PS— profundidade 150 mm, para introdução do tubo de aço — diâmetro 35mm — para elevação e sustentação de sistemas full range.
DIMENSÕES: altura 685 mm x largura 595 mm x profundidade 630 mm
ALÇAS PARA TRANSPORTE: 2 alças fabricadas em ABS, localizadas uma em cada lateral - direita e esquerda - utilizadas apenas para o transporte do S-BASS - LA 1600 PS.

PESO (sem embalagem): 41,51 kg.

PESO TOTAL (com embalagem): 44,28 kg.
Para sua conveniência você pode consultar o manual de instruções desses produtos ou fazer seu
download, que se encontra nessa página, antes de adquiri-los.

Vista Frontal em alta resolução
Vista Traseira em alta resolução
Painel Traseiro em alta resolução
Vista Superior — Flange para elevação
e sustentação do sistema full range
S - BASS - LA ATIVO: com capacidade de potência total de 250 Watts RMS — REAIS EFICAZES e não fantasiosos — com a conexão da caixa acústica passiva - slave - escrava, especialmente projetada para esta função — S- BASS- LA 1000 PS. Sem a conexão da caixa acústica passiva - slave a potência resulta em 125 Watts RMS. A etapa de potência é em classe D.
SISTEMA ACÚSTICO: Band Bass, de 6ª ordem, construída de MDF de 15 mm, com revestimento externo de PU — poliuretano — na cor cinza. Possui duas câmaras acústicas para proporcionar maior nível de SPL — SOUND PRESSURE LEVEL — NÍVEL DE PRESSÃO SONORA — de subgraves bem definidos e encorpados a partir de 45Hz. Possui também um compartimento isolado para a etapa de potência e os processadores ativos de sinais e grades frontais de aço, com pintura epóxi eletrostática na cor cinza, que protegem o transdutor.
ACOPLAMENTO: Nível do chão ou piso do palco — ganho 6dB no SPL.
TRANSDUTOR: 1 transdutor (alto-falante) de subgraves (subwoofer) de 12 polegadas, com bobina móvel de 2,5 polegadas.
CROSSOVER: filtro LPF em 100Hz Linkwitz-Riley, de 24 dB por oitava. filtro HPF em 120Hz Butterworth, de 12 dB por oitava.
RECURSOS: LINE IN - L e R = entradas balanceadas / desbalanceadas com conectores XLR — SENSIVITY dBu = controle de sensibilidade para line in, com sensibilidade central de + 4dBu e led indicador de signal — LINE OUT - L e R = saídas balanceadas, com conectores XLR, em paralelo com os conectores - L e R - da entrada LINE IN — SEND WITH HPF = saídas L e R HPF 120Hz — PHASE REVERSE = chave de fase com led indicador — SPEAKER OUT 8Ω = conector speakon para conexão da caixa acústica passiva slave - escrava.
FONTE DE ALIMENTAÇÃO SMPS — SWITCH MODE POWER SUPPLY: fonte de alimentação chaveada (que no Brasil é popularmente conhecida com o “fonte automática”), e que funciona normalmente de 90V a 260V - 50/60Hz.
ESTRUTURAS DE SUSTENTAÇÕES: flange de aço: instalada na base superior do S-BASS - LA 1000 A — profundidade 150 mm, para introdução do tubo de aço — diâmetro 35mm — para elevação e sustentação de sistemas full range.
DIMENSÕES: altura 620 mm x largura 576 mm x profundidade 595 mm
ALÇAS PARA TRANSPORTE: 2 alças fabricadas em ABS, localizadas uma em cada lateral - direita e esquerda - utilizadas apenas para o transporte do S-BASS - LA 1000 A.

PESO (sem embalagem): 36,82 kg.

PESO TOTAL (com embalagem): 39,28 kg.
Para sua conveniência você pode consultar o manual de instruções desses produtos ou fazer seu
download, que se encontra nessa página, antes de adquiri-los.

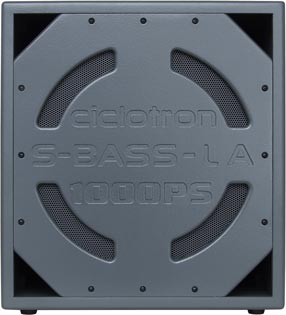

Vista Frontal em alta resolução
Vista Traseira em alta resolução
Painel Traseiro em alta resolução
Vista Superior — Flange para elevação
e sustentação do sistema full range
Para mais informações técnicas, consulte
o manual de instruções do produto.
Faça seu download aqui.
S - BASS - LA PASSIVO - com impedância nominal de 8Ω e potência máxima total admissível da amplificação externa de subwoofer = 125 Watts RMS — REAIS EFICAZES e não fantasiosos.
UTILIZAÇÃO:
1º Como caixa acústica passiva - Slave  - escrava do sistema ativo S-BASS - LA 1000 A.
2º Como caixa acústica passiva, apta a trabalhar com amplificação externa de subwoofer, que satisfaça seus pré requisitos técnicos. vide seu manual de intruções — pré requisitos técnicos — página 4.
SISTEMA ACÚSTICO: Band Bass, de 6ª ordem, construída de MDF de 15 mm, com revestimento externo de PU — poliuretano — na cor cinza. Possui duas câmaras acústicas para proporcionar maior nível de SPL — SOUND PRESSURE LEVEL — NÍVEL DE PRESSÃO SONORA — de subgraves bem definidos e encorpados a partir de 45Hz. Possui também grades frontais de aço, com pintura epóxi eletrostática na cor cinza, que protegem o transdutor.
ACOPLAMENTO: Nível do chão ou piso do palco — ganho 6dB no SPL.
TRANSDUTOR: 1 transdutor (alto-falante) de subgraves (subwoofer) de 12 polegadas, com bobina móvel de 2,5 polegadas.
FAIXA DE FREQUÊNCIA DE TRABALHO: -3dB da potência máxima = 45Hz a 100Hz.
CONECTOR DE ENTRADA: 1 Conector Speakon (painel traseiro): 4 contatos.
ESTRUTURAS DE SUSTENTAÇÕES: flange de aço: instalada na base superior do S-BASS - LA 1000 PS — profundidade 150 mm, para introdução do tubo de aço — diâmetro 35mm — para elevação e sustentação de sistemas full range.
DIMENSÕES: altura 620 mm x largura 576 mm x profundidade 595 mm
ALÇAS PARA TRANSPORTE: 2 alças fabricadas em ABS, localizadas uma em cada lateral - direita e esquerda - utilizadas apenas para o transporte do S-BASS - LA 1000 PS.

PESO (sem embalagem): 35,72 kg.

PESO TOTAL (com embalagem): 38,36 kg.
