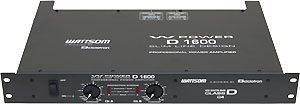

SLIM
LINE DESIGN - ALTURA
FÍSICA DE 60mm e PROFUNDIDADE DE 267mm (PESO: 3,80 Kg) |
•
COMPONENTES
CONVENCIONAIS - FÁCIL MANUTENÇÃO
• 2 CANAIS DE POTÊNCIA
COM SAÍDA PARA 4
& 8
• CONECTORES DE SAÍDA
DE POTÊNCIA TIPO BORNES
• FONTE DE ALIMENTAÇÃO
SMPS - SWITCH MODE POWER SUPPLY - (FONTE DE ALIMENTAÇÃO
CHAVEADA)
• ENTRADAS BALANCEADAS
E DESBALANCEADAS COM TOMADAS XLR
• CHAVE SELETORA PARA
3 NÍVEIS DE SENSIBILIDADE DE ENTRADA --- +10dB/+4dB/0dB
---
• TOMADA SEND DO SINAL:
XLR BALANCEADAS / DESBALANCEADAS
• SISTEMAS DE PROTEÇÃO
CONTRA ALTA TEMPERATURA E OVERLOAD/TEMP
• CLIP/LIMITER - DETECTOR
DE CLIPAGENS
• SIGNAL: LED INDICADOR
DE QUE O SINAL ESTÁ CHEGANDO A SAÍDA DO AUDIOAMPLIFICADOR
DE POTÊNCIA |
|
| UTILIZAÇÃO: |
Para sistemas de
sonorização com caixas acústicas full-range
ou especiais para multivias:
Em 4 :
acionando 4 caixas acústicas ou 4 transdutores (alto-falantes
ou drives de alta frequência) de 8
(2 por canal em paralelo), especiais para cada frequência
de trabalho.
Em 8:
acionando 2 caixas acústicas ou 2 transdutores (alto-falantes
ou drives de alta frequência) de 8
(1 por canal), especiais para cada frequência
de trabalho.
EM SISTEMAS MULTIVIAS:
Em sistemas multivias, existe uma utilização
mais conveniente para cada
modelo de audioamplificador de potência W POWER
D desta categoria:
W POWER D 1600
para médios-altos ou médios, ou graves em ponte.
W POWER D 1000 para médios-altos ou
agudos, ou médios-graves em ponte. |
|
|
|
|
| |
| |
| Potência
de saída em W RMS - TENSÃO AC = 230V: |
| |
em
4 |
em
8 |
| Potência
total |
400 |
200 |
| Potência
por canal |
200 |
100 |
|
|
|
| |
| Corrente
de consumo em amperes ( A ) em: |
| |
em
4 |
em
8 |
| Prog.
Musical Típico |
125V |
230V |
125V |
230V |
| Acendimentos
eventuais do led clip |
0,96 |
0,60 |
0,44 |
0,35 |
| Acendimentos
médios do led clip |
1,70 |
1,01 |
0,90 |
0,65 |
| Acendimentos
intensos do led clip |
2,89 |
1,60 |
1,47 |
0,86 |
|
|
| Potência
consumida em KWh: |
| |
em
4 |
em
8 |
| Prog.
Musical Típico |
125V |
230V |
125V |
230V |
| Acendimentos
eventuais do led clip |
0,12 |
0,.14 |
0,06 |
0,08 |
| Acendimentos
médios do led clip |
0,21 |
0,23 |
0,11 |
0,15 |
| Acendimentos
intensos do led clip |
0,36 |
0,37 |
0,18 |
0,20 |
|
|
|
|
|
|
| |
| |
| Tensão
máxima de saída (V rms): |
| em
4 |
em
8 |
BRIDGE
em 8 |
| 28,3 |
28,3 |
56,6 |
|
|
|
|
|
|
|
|
|
|
|
Contém
transistores de potência ultra-rápidos, de baixo
ruído, montados em circuito Classe D
Resposta de frequência (-3dB)
em 4:
22Hz a 37 KHz
Distorção harmônica Total + Ruído
(THD + N):
Na potência máxima / 4
= 5%
A -0,7dB da potência máxima / 4
= 1%
A -3dB da potência máxima em 4
= < 0,1% de 20 Hz a 1 KHz / < 0,2% de 20 Hz a 20 KHz
Fator de Amortecimento (Damping Factor):
300 (50Hz em 8)
Sensibilidade de Entrada (potência
máxima em 4)
com chave seletora para +10dB: 2,47 V RMS
ou +4dB: 1,23 V RMS ou 0dB: 0,775 V RMS
Impedância de Entrada: 20 K
balanceada / 10K
desbalanceada
Filtro Subsônico de 18 Hz na
entrada do audioamplificador de potência
Circuito de entrada suporta níveis
de até +20 dBV
Relação Sinal/Ruído:
80 dBr (sem ponderação)
Crosstalk: -65 dB (sem ponderação)
|
|
| |
| GANHO
DE VOLTAGEM (V/V e dB): |
| +10dB |
+4dB |
0dB |
| 11,5x
/ 21dB |
23x
/ 27dB |
36,.5x
/ 31dB |
|
|
|
|
|
|
Nível de tensão
para trabalho em 60 Hz (ou 50 Hz): 90V a 260V
Os níveis de potência constantes são referentes
à frequência de 60Hz na rede de alimentação
AC.
Fusível de proteção na entrada de rede AC
|
|
|
| |
| Dimensões
em (mm) sem embalagem: |
| LARGURA: |
482,60 |
| ALTURA: |
60,00 |
| PROFUNDIDADE: |
267,00 |
| PESO: |
3,80 Kg |
|
|
| Dimensões
em (mm) com embalagem: |
| LARGURA: |
517,00 |
| ALTURA: |
91,00 |
| PROFUNDIDADE: |
293,00 (0,014 m³) |
| PESO: |
4,40 Kg |
|
|
|
| |
| >>
Manual de instruções W POWER D 1600 em PDF |
|
| Para
sua conveniência você pode consultar o manual de instruções
desses produtos ou fazer seu download, que se encontra nessa página,
antes de adquiri-los. |
|
|
| |
|
