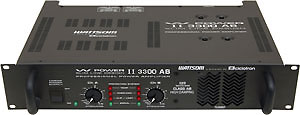

W POWER 3300 II

clique na imagem para ampliá-la

CARACTERÍSTICAS TÉCNICAS

  • SLIM LINE DESIGN: DIMENSÕES E PESO REDUZIDOS PARA ESSE NÍVEL DE POTÊNCIA:
     ( 2 UR X 11,12 Kg X 825 W RMS ) PRINCIPALMENTE EM SE TRATANDO DESTA CATEGORIA
     DE AUDIOAMPLIFICADOR DE POTÊNCIA COM CLASSE AB DE AMPLIFICAÇÃO E FONTE LINEAR COM
     TRANSFORMADOR TOROIDAL

• COMPONENTES CONVENCIONAIS - FÁCIL MANUTENÇÃO
• 2 CANAIS DE POTÊNCIA COM SAÍDA PARA 4

/ 8

& EM PONTE ( BRIDGE 8

)
• ALTO FATOR DE AMORTECIMENTO (DAMPING FACTOR) 3800 EM 50 HZ A 8

(0,0021

)

• CLIP / LIMITER DE SINAL: LIMITA A EXCITAÇÃO DO APARELHO DENTRO DOS VALORES PRÉ ESTABELECIDOS
PELA CHAVE SENSITIVITY, MANTENDO A DISTORÇÃO MÁXIMA DO APARELHO DENTRO DE 5%

  • CONECTORES DE SAÍDA DE POTÊNCIA TIPO BORNES
  • DISSIPAÇÃO: TÚNEL DISSIPADOR COM TURBO VENTILAÇÃO
  • FONTE DE ALIMENTAÇÃO LINEAR COM TRANSFORMADOR TOROIDAL
  • ENTRADAS BALANCEADAS COM TOMADAS XLR
  • CHAVE SELETORA PARA 3 NÍVEIS DE SENSIBILIDADE DE ENTRADA --- +10dB/+4dB/0dB ---
  • CHAVE SELETORA DE MODO DE OPERAÇÕES: STEREO, PARALLEL E BRIDGE
  • TOMADA DE SEND DO SINAL COM CONECTOR XLR, BALANCEADA/ DESBALANCEADA
  • SISTEMAS DE PROTEÇÃO CONTRA ALTA TEMPERATURA E OVERLOAD ( MAIS O CLIP / LIMITER )
  • SIGNAL: INDICADOR DE QUE O SINAL ESTÁ CHEGANDO A SAÍDA DO AUDIOAMPLIFICADOR DE POTÊNCIA

UTILIZAÇÃO:

Para sistemas de sonorização com caixas acústicas full-range ou especiais para multivias:
Em 4: para sistemas de sonorização com caixas acústicas — full-range ou especiais para multivias — acionando 4 caixas acústicas ou 4 transdutores (alto-falantes) de 8
(2 por canal em paralelo), especiais para cada frequência de trabalho.
Em 8: acionando 2 caixas acústicas ou 2 transdutores (alto-falantes) de 8
(1 por canal), especiais para cada frequência de trabalho.

EM SISTEMAS MULTIVIAS: Em sistemas multivias, existe uma utilização mais conveniente para cada
modelo de audioamplificador de potência W POWER II AB desta categoria:
W POWER II 9000 AB para subgraves ou graves, devido a grande potência disponível, ou subgraves em ponte.
W POWER II 6800 AB para graves, em grandes sistemas de sonorização, ou subgraves em ponte.
W POWER II 4500 AB para graves ou médios, ou subgraves em ponte.
W POWER II 3300 AB para médios ou graves em ponte.
W POWER II 2200 AB para médios-altos ou médios, ou graves em ponte.

Potência de saída em W RMS - TENSÃO AC = 230V:
	em 4	em 8	Bridge em 8
Potência total	825	495	825
Potência por canal	412.5	247.5	825

Corrente de consumo em amperes ( A ) em:
	em 4		em 8
Prog. Musical Típico	125V	230V	125V	230V
Acendimentos eventuais do led clip/limit	4.5	2.4	2.5	1.3
Acendimentos médios do led clip/limit	6.4	3.4	3.0	1.6
Acendimentos intensos do led clip/limit	8.0	4.3	3.6	1.9

Potência Consumida em KWh em:
Prog. Musical Típico	em 4	em 8
Acendimentos eventuais do led clip/limit	0.6	0.3
Acendimentos médios do led clip/limit	0.8	0.4
Acendimentos intensos do led clip/limit	1.0	0.4

Tensão máxima de saída ( V rms )
	em 4	em 8	Bridge em 8
W POWER II 3300 AB	40.6 V	44.5 V	81.2 V

Contém transistores de potência ultra-rápidos, de baixo ruído, montados em circuito Classe AB, com baixa realimentação negativa, possibilitando bom slew rate (velocidade de resposta): 16 V/µs e baixíssima distorção harmônica.
Túnel dissipador de calor, com grande massa de alumínio e aletas com micro ranhuras longitudinais, refrigerado por micro-ventilador de alto desempenho.

Resposta de frequência (-3dB) em 4: 20Hz a 37 KHz

Distorção harmônica Total + Ruído (THD + N):
Na potência máxima / 4 = 5%
A -0,7dB da potência máxima / 4 = 1%
A -3dB da potência máxima: em 4 = < 0,08% de 20 Hz a 1 KHz / < 0,15% de 20 Hz a 20 KHz

Slew Rate: 16V/microssegundo

Fator de Amortecimento (Damping Factor): 3800 (50Hz em 8)

Sensibilidade de Entrada (potência máxima em 4) com chave seletora para +10dB: 2,47 V RMS
ou +4dB: 1,23 V RMS ou 0dB: 0,775 V RMS

Impedância de Entrada: 20 K balanceada / 10K desbalanceada

Filtro Subsônico de 18 Hz na entrada do audioamplificador de potência

Circuito de entrada suporta níveis de até +20 dBV

Relação Sinal/Ruído: 90 dBr (sem ponderação)

Crosstalk: -65 dB (sem ponderação)

GANHO DE VOLTAGEM (V/V e dB)
	+10dB	+4dB	0dB
W POWER II 3300 AB	16,6x / 24,4dB	33,0x / 30,4dB	52,4x / 34,4dB

CAPACITÂNCIA DA FONTE
W POWER II 3300 AB	6.600 µF

Nível de tensão para trabalho em 60 Hz (ou 50 Hz): 230 VAC (+5%) (-10%) / 125 VAC (+10%) (-10%)
Os níveis de potência constantes são referentes à frequência de 60Hz na rede de alimentação AC.
Chave Seletora de Voltagem AC: 125 V / 230 V

Fusível de proteção na entrada de rede AC

Refrigeração (Cooling): ventilador DC da traseira p/ frente através do túnel com 55.53 CFM

Dimensões:

Dimensões em (mm) sem embalagem:
LARGURA:	482,60
ALTURA:	88,00 (2U de rack)
PROFUNDIDADE:	415,50
PESO:	11,12 Kg

Dimensões em (mm) com embalagem:
LARGURA:	520,00
ALTURA:	122,00
PROFUNDIDADE:	445,00 (0,028 m³)
PESO:	12,48 Kg

>> Manual de instruções W POWER II 3300 AB
